TEasy Mod - First Test
Moin,
ich möchte hier den ersten Exklusivtest für das sogenannte TEasy Board vorstellen. TEasy ermöglicht einen Dual Mod für XBOX 360 TEs ohne jeglichen Lötkenntnisse.
Dual Strike ist Zielplatform für das TEasy Board dank seiner Flachband-Schnittstelle geworden. Cuthulu war auch im Gespräch, aber Dual Strike hat sich dank dieser Stecklösung durchgesetzt.
Also hat der Phreakazoid ala Clayton mir das erste Test Board zugeschickt.

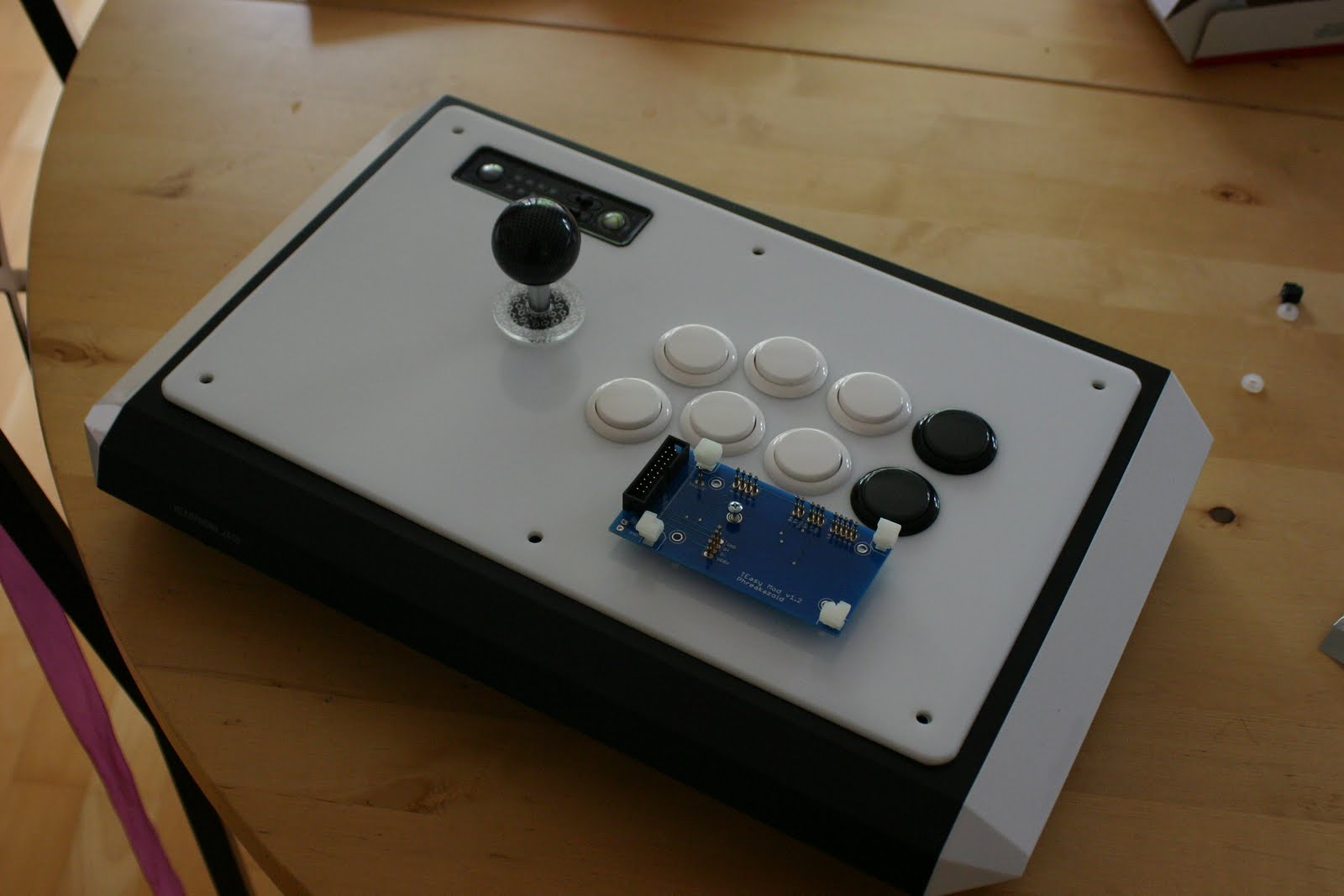

Hier ist mein TE, noch ohne Dual Mod.

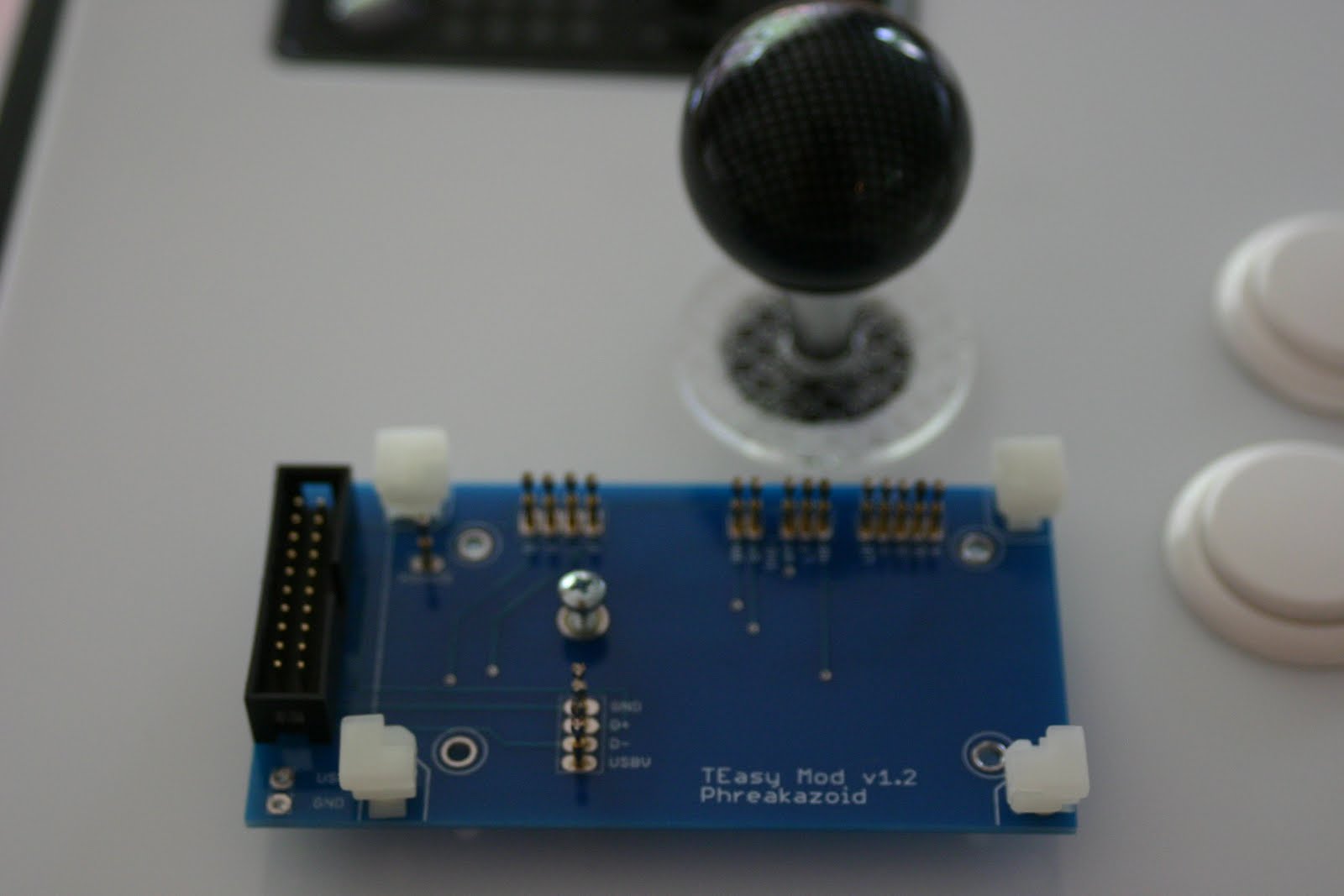

Hier ist TEasy Board. TEasy wird einfach über Federpins an das TE PCB angeschlossen.
Wie hier im Thread beschrieben, war ich kritisch. Haben die Federpins genug Kraft, liegen die Pins richtig, biegt das Board. Ich hätte sowas im Leben nicht angefasst. Zu viele Faktoren, die locker mal Ablage P für das ganze Projekt bedeuten können. Nichtsdestotrotz hats der Clayton echt mal durchgezogen.

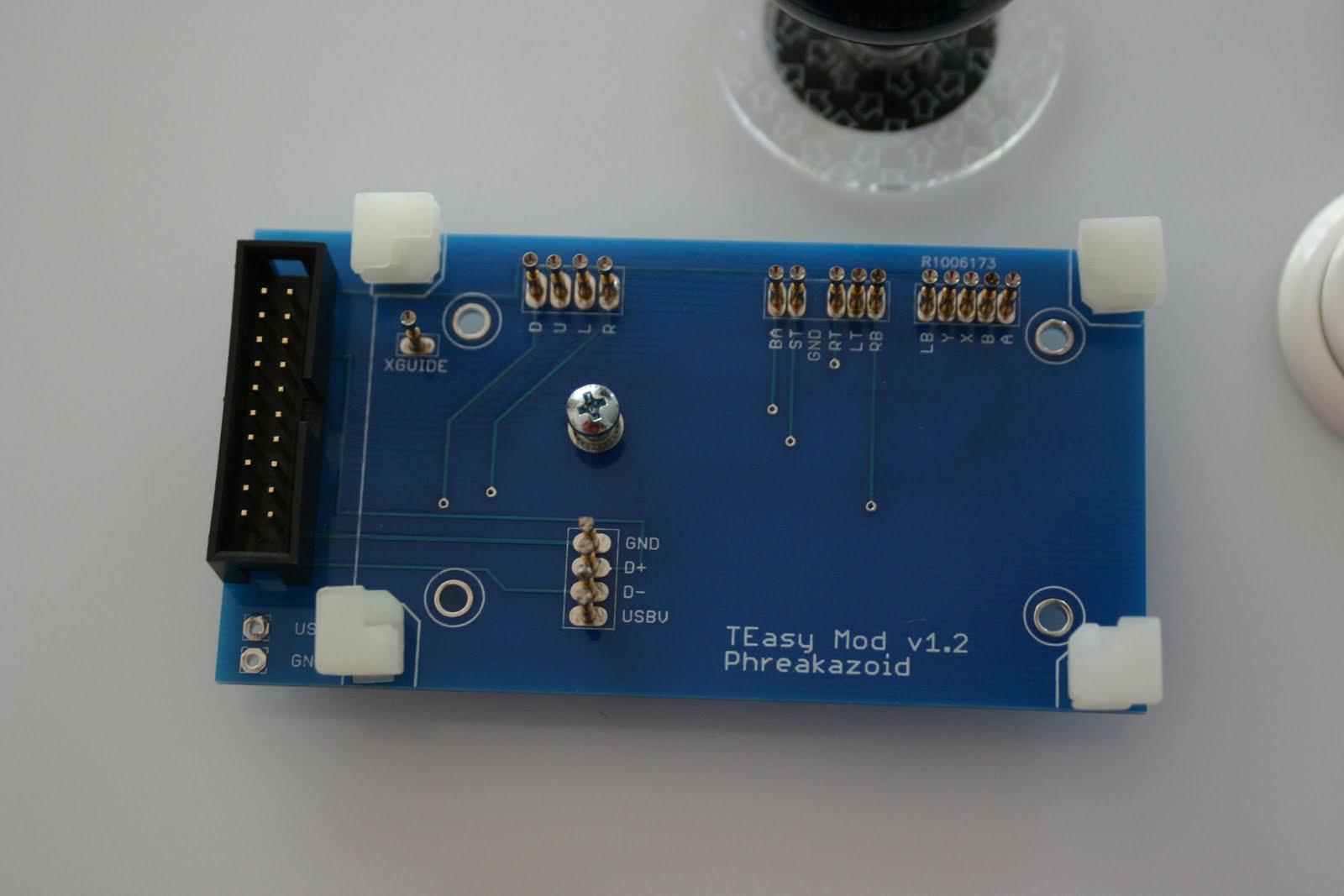

Die PCB ist professionell und als Extra Gimmick in Blau. Die Verkabelung hat er mit Eagle gesetzt und auch die Einbettung der Verkabelung in einer GND Ebene nicht vergessen. Alles in allem gibt es kaum Vias und alles wurde sehr sauber verarbeitet.
Er hat neben den Dual Strike Konnektor noch extra VCC und GND Schraubklemmen spendiert.
Die weissen Plastikecken halten das TE PCB und rasten hörbar und spürbar sauber ein.
Für den Einbau muss nur das Top Panel entfernt werden, die Kabel entfernt und die TE PCB herausgeschraubt werden.

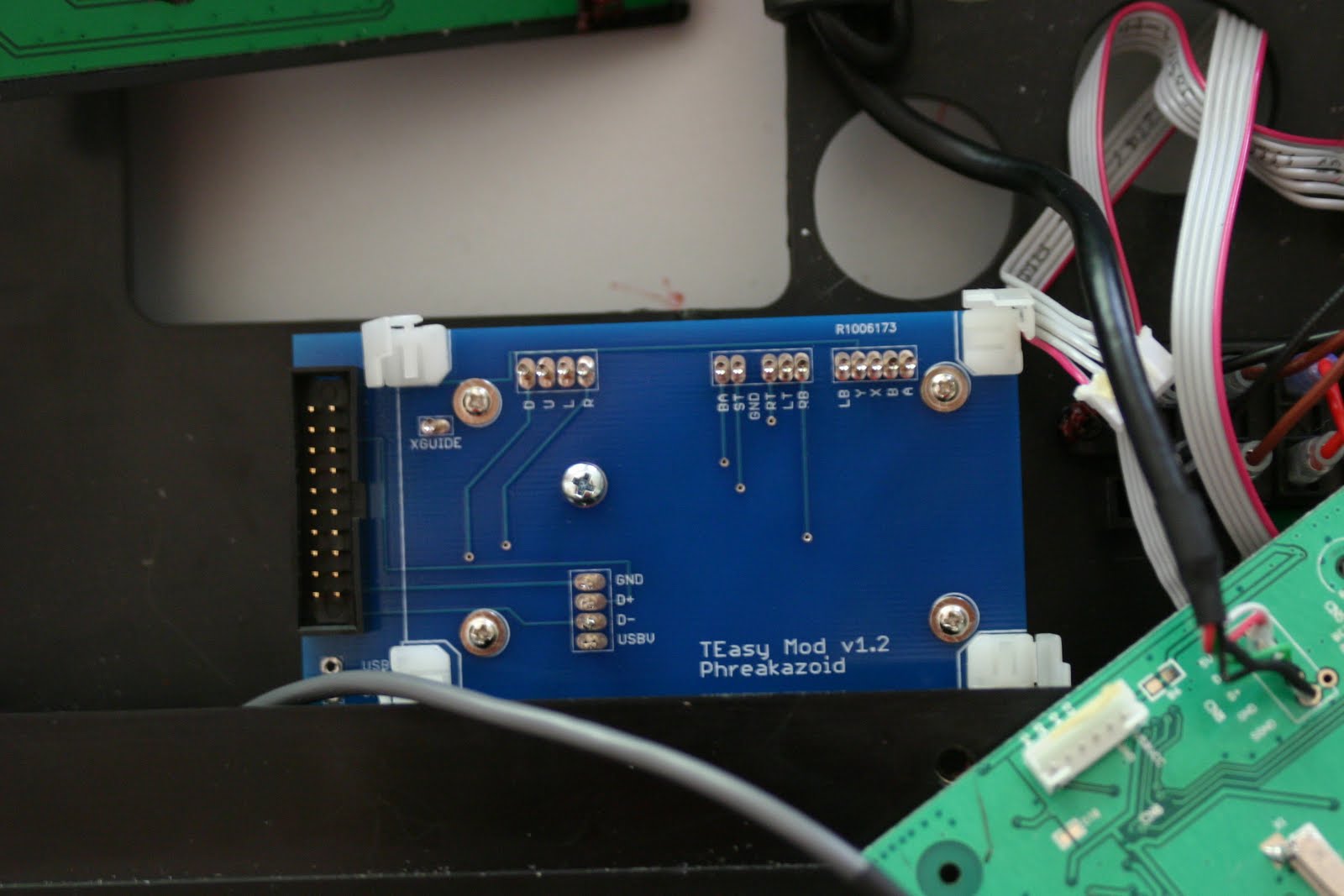

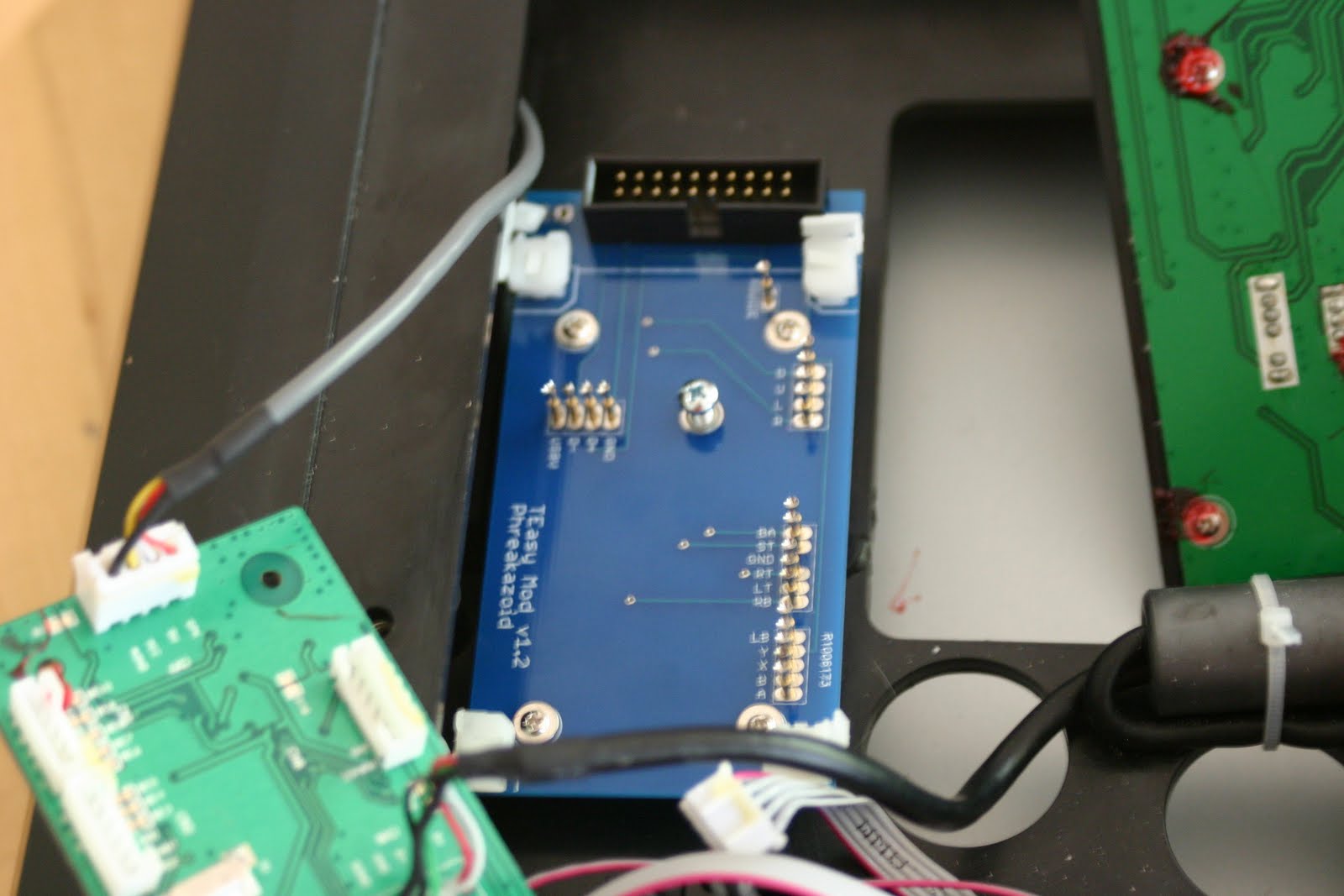

Anstelle dessen wird die TEasy Platine eingeschraubt.

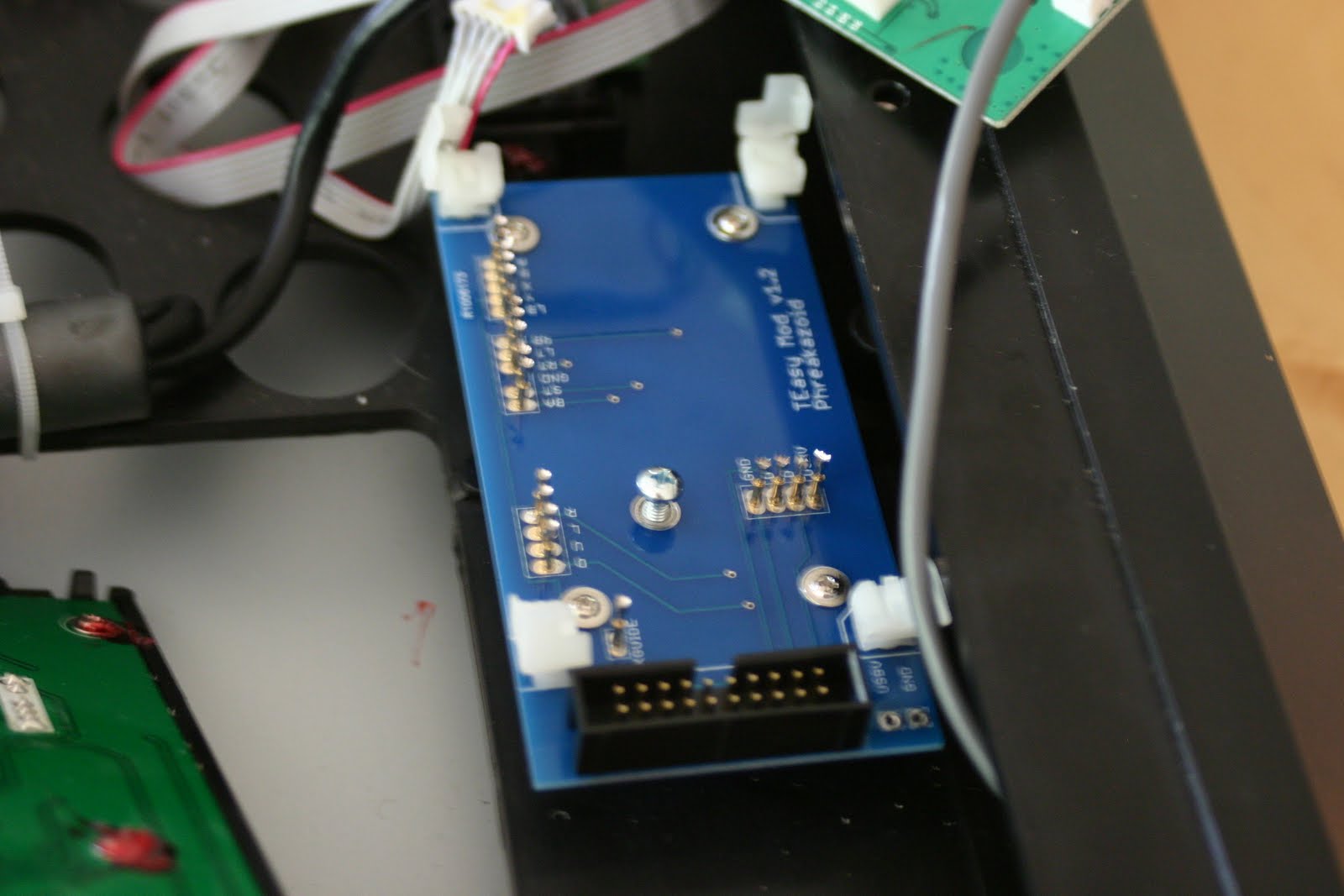

Die Mittelschraube ist eine Präventivmaßnahme gegen eventuelles Biegen der Platine durch das Festschnallen. Allerdings konnte ich ein Verbiegen nullkommanull feststellen. Die Schraube wird einfach bis zur leichten Bodenberührung durchgeschraubt.
Alles in allem habe ich mir nicht sonderlich Mühe gegeben und auch nicht viel Zeit investiert: Einfach kurz geschaut, dass die PCB passt, Ecken runtergedrückt und gut ist. Hoffentlich habe ich damit ein gängiges Testszenario getroffen.

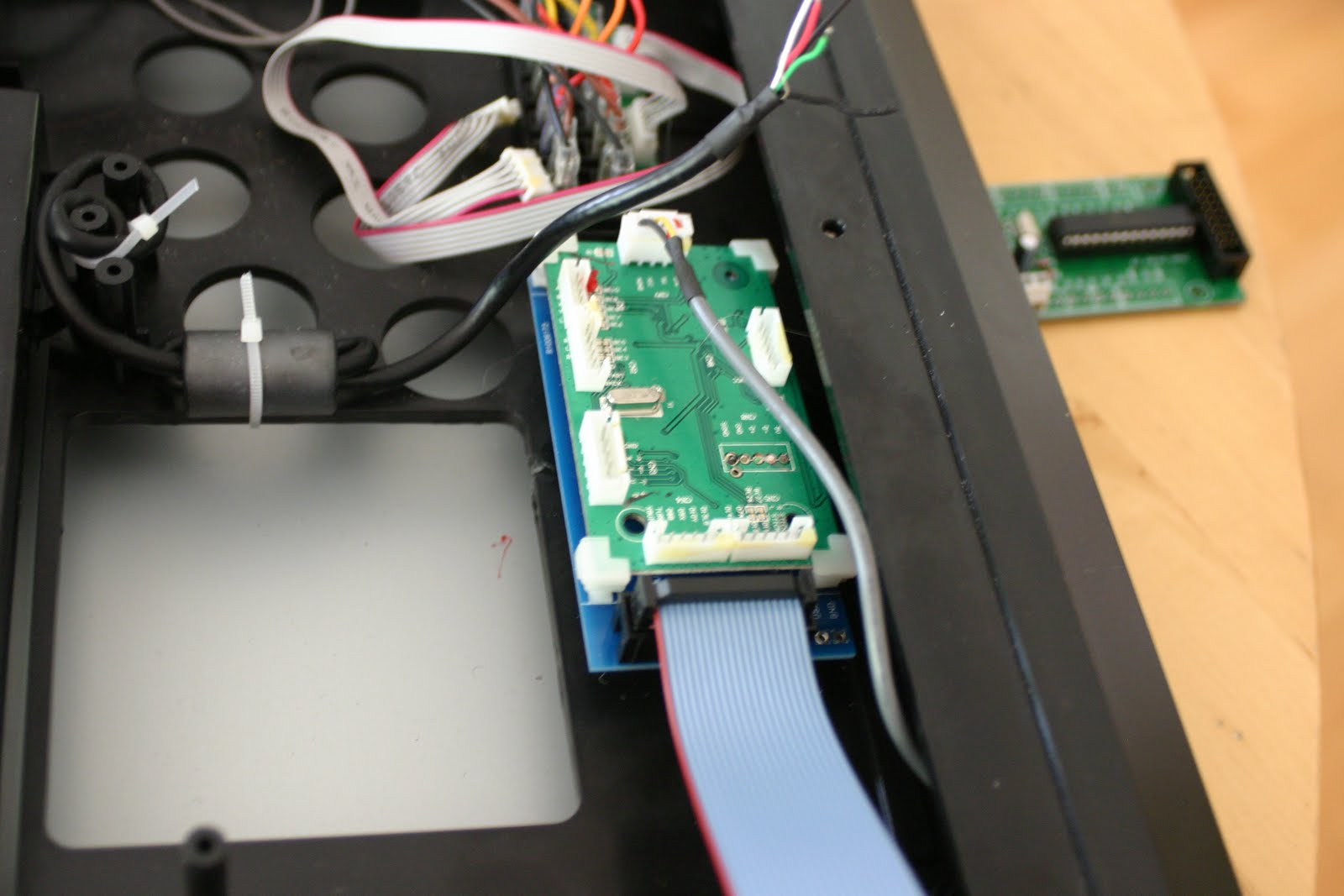

Dann die Kabels wieder angesteckt.

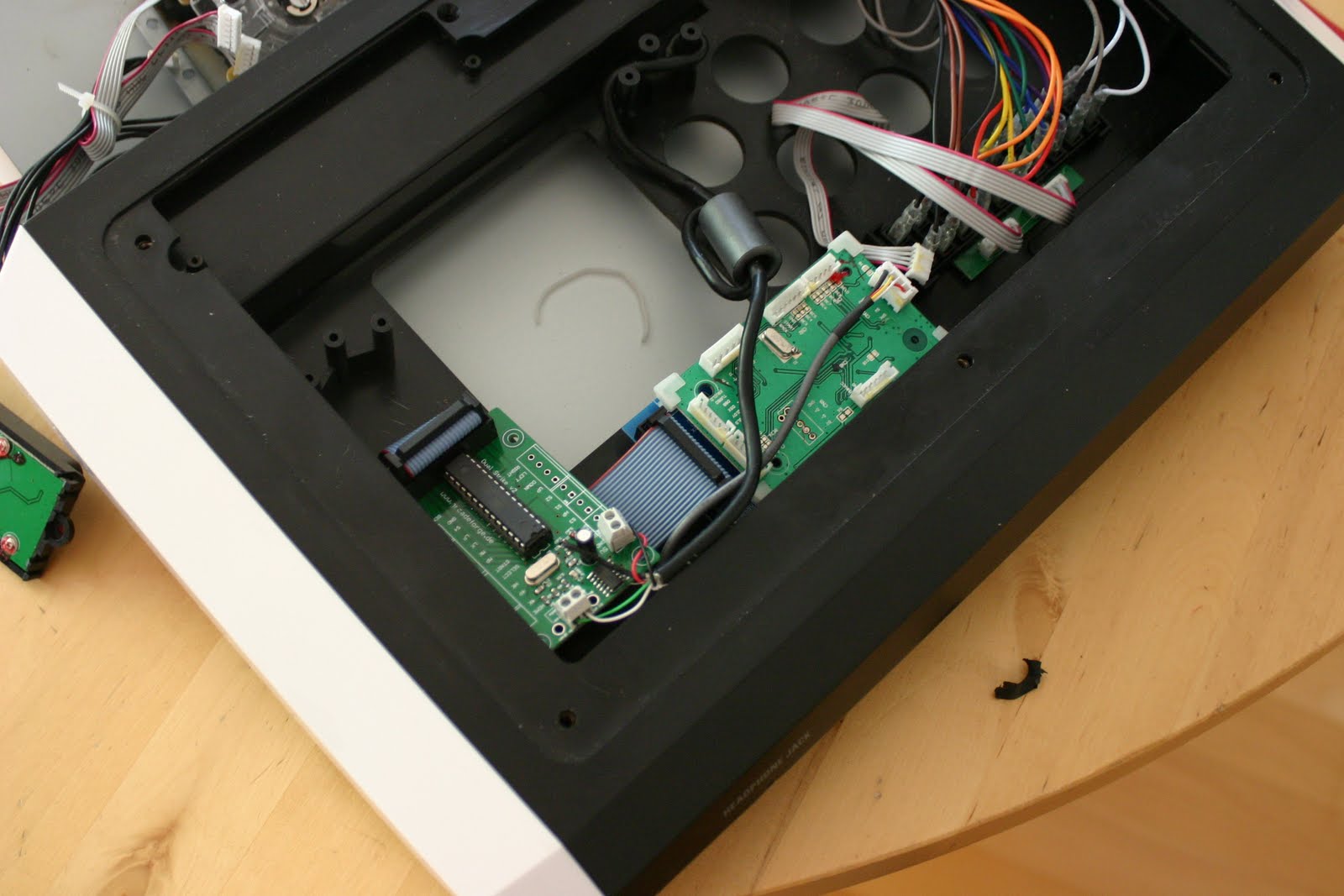

Das vorhandene USB Kabel abgetrennt und abisoliert. In der Dual Strike V2 Version gibt es extra Schraubklemmen für das USB Kabel. Also mal ehmp fix die Kabel an das Dual Strike geschraubt - FERTIG.

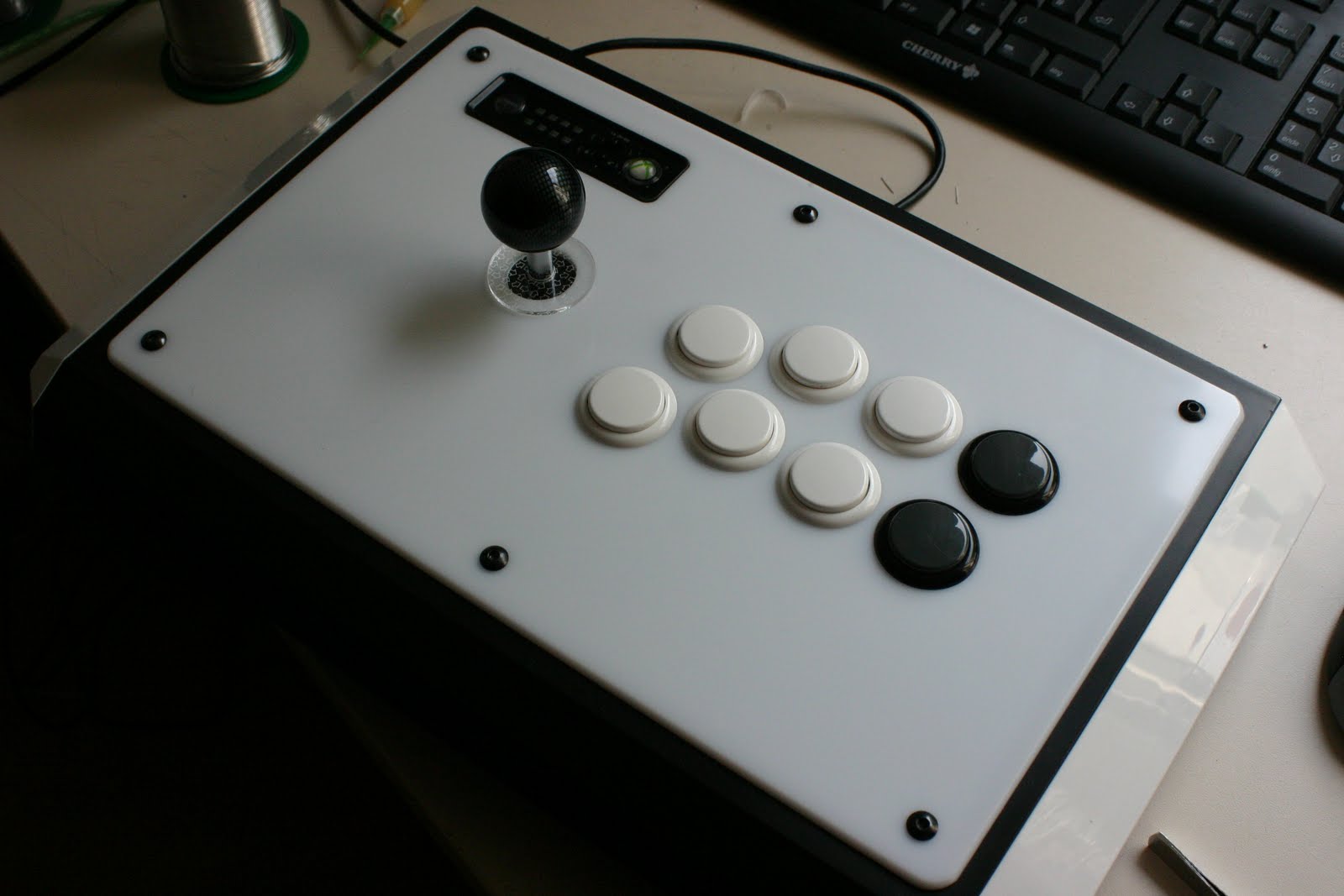

Danach habe ich das Teil wieder zusammengeschraubt.
Und nun kam der spannende Moment. Ich habe den Stick an den PC angeschlossen und das Dual Strike wurde sofort mit allen Eingaben erkannt. Daraufhin habe ich den xbox360 Modus aktiviert und wieder wurde alles problemlos erkannt.
Zusammenfassung:
Der ganze Mod hat mich ca. 10 - 20 Minuten gedaurt. An Werkzeugen habe ich nur einen Schraubenzieher und eine Zange benutzt.
Meine anfänglichen Zweifel haben sich in Luft aufgelöst. Das Teil ist super. Selbst als jemand der täglich den Lötkolben benutzt ist dieses Teil brauchbar, da es eine Zeitersparnis bedeutet.
Für Leute, die nicht Löten wollen oder können gibt es ab nun eine schöne Alternative um an einen Dual Mod für ihren TE zu kommen. Das Teil hat echt Spaß gemacht.
Moin,
ich möchte hier den ersten Exklusivtest für das sogenannte TEasy Board vorstellen. TEasy ermöglicht einen Dual Mod für XBOX 360 TEs ohne jeglichen Lötkenntnisse.
Dual Strike ist Zielplatform für das TEasy Board dank seiner Flachband-Schnittstelle geworden. Cuthulu war auch im Gespräch, aber Dual Strike hat sich dank dieser Stecklösung durchgesetzt.
Also hat der Phreakazoid ala Clayton mir das erste Test Board zugeschickt.
Hier ist mein TE, noch ohne Dual Mod.
Hier ist TEasy Board. TEasy wird einfach über Federpins an das TE PCB angeschlossen.
Wie hier im Thread beschrieben, war ich kritisch. Haben die Federpins genug Kraft, liegen die Pins richtig, biegt das Board. Ich hätte sowas im Leben nicht angefasst. Zu viele Faktoren, die locker mal Ablage P für das ganze Projekt bedeuten können. Nichtsdestotrotz hats der Clayton echt mal durchgezogen.
Die PCB ist professionell und als Extra Gimmick in Blau. Die Verkabelung hat er mit Eagle gesetzt und auch die Einbettung der Verkabelung in einer GND Ebene nicht vergessen. Alles in allem gibt es kaum Vias und alles wurde sehr sauber verarbeitet.
Er hat neben den Dual Strike Konnektor noch extra VCC und GND Schraubklemmen spendiert.
Die weissen Plastikecken halten das TE PCB und rasten hörbar und spürbar sauber ein.
Für den Einbau muss nur das Top Panel entfernt werden, die Kabel entfernt und die TE PCB herausgeschraubt werden.
Anstelle dessen wird die TEasy Platine eingeschraubt.
Die Mittelschraube ist eine Präventivmaßnahme gegen eventuelles Biegen der Platine durch das Festschnallen. Allerdings konnte ich ein Verbiegen nullkommanull feststellen. Die Schraube wird einfach bis zur leichten Bodenberührung durchgeschraubt.
Alles in allem habe ich mir nicht sonderlich Mühe gegeben und auch nicht viel Zeit investiert: Einfach kurz geschaut, dass die PCB passt, Ecken runtergedrückt und gut ist. Hoffentlich habe ich damit ein gängiges Testszenario getroffen.
Dann die Kabels wieder angesteckt.
Das vorhandene USB Kabel abgetrennt und abisoliert. In der Dual Strike V2 Version gibt es extra Schraubklemmen für das USB Kabel. Also mal ehmp fix die Kabel an das Dual Strike geschraubt - FERTIG.
Danach habe ich das Teil wieder zusammengeschraubt.
Und nun kam der spannende Moment. Ich habe den Stick an den PC angeschlossen und das Dual Strike wurde sofort mit allen Eingaben erkannt. Daraufhin habe ich den xbox360 Modus aktiviert und wieder wurde alles problemlos erkannt.
Zusammenfassung:
Der ganze Mod hat mich ca. 10 - 20 Minuten gedaurt. An Werkzeugen habe ich nur einen Schraubenzieher und eine Zange benutzt.
Meine anfänglichen Zweifel haben sich in Luft aufgelöst. Das Teil ist super. Selbst als jemand der täglich den Lötkolben benutzt ist dieses Teil brauchbar, da es eine Zeitersparnis bedeutet.
Für Leute, die nicht Löten wollen oder können gibt es ab nun eine schöne Alternative um an einen Dual Mod für ihren TE zu kommen. Das Teil hat echt Spaß gemacht.
Zum TEasy wird ein Dual Strike benötigt. Ich werde dann demnächst ein Paket anbieten. Ich diskutiere gerade mit Clayton wie wir das am Besten machen.
